Ремонт блока питания Acorp W422G

Ремонт блока питания Acorp W422G v3 - обычное дело. Если ваш старый модем постоянно виснет - скорее всего, виноват блок питания. Можно заменить его на китайский блок с переключаемым выходом не менее 1А, включив на нём 12В постоянного тока (модемы W422G уже поставляются с 12В блоками по умолчанию, раньше использовались 9В блоки). Не ошибитесь, взяв 300 мА блок - во первых, его мощности просто не хватит для стабильной работы, во вторых, на этом модеме он сгорит через несколько часов. Для тех, кто умеет паять, можно просто разобрать старый блок питания и заменить электролиты, которые стоят вплотную к трансформатору и мощному диоду (при таком температурном режиме их хватает на 3 года службы максимум).

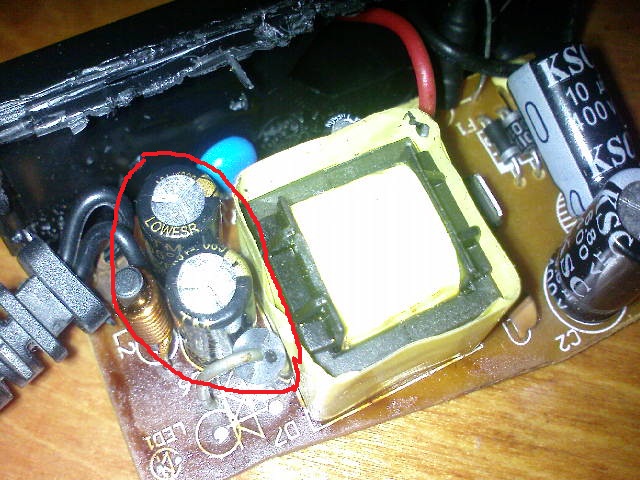

Аккуратно разделите намертво склееные вместе половинки корпуса БП с помощью ножа и молотка. Замените два конденсатора, стоящие рядом с катушкой L2, на новые. Изначально это 680х16, но можно поставить и более емкие, 1000х16 - одновременно, тем самым, поднимая выходное напряжение. Также рядом стоит поставить второй диод (позаимствовав его от сгоревшего блока ATX) на пустующее (в целях экономии) посадочное место, чтобы блок меньше грелся (не перепутайте полярность, корпуса этих диодов ставятся "вольтом", на 180 градусов относительно друг друга, но в одинаковом направлении - просто у них по разному согнуты и обрезаны выводы). После проверки склейте половинки корпуса обратно. Починенные таким образом блоки проработают еще несколько лет.
